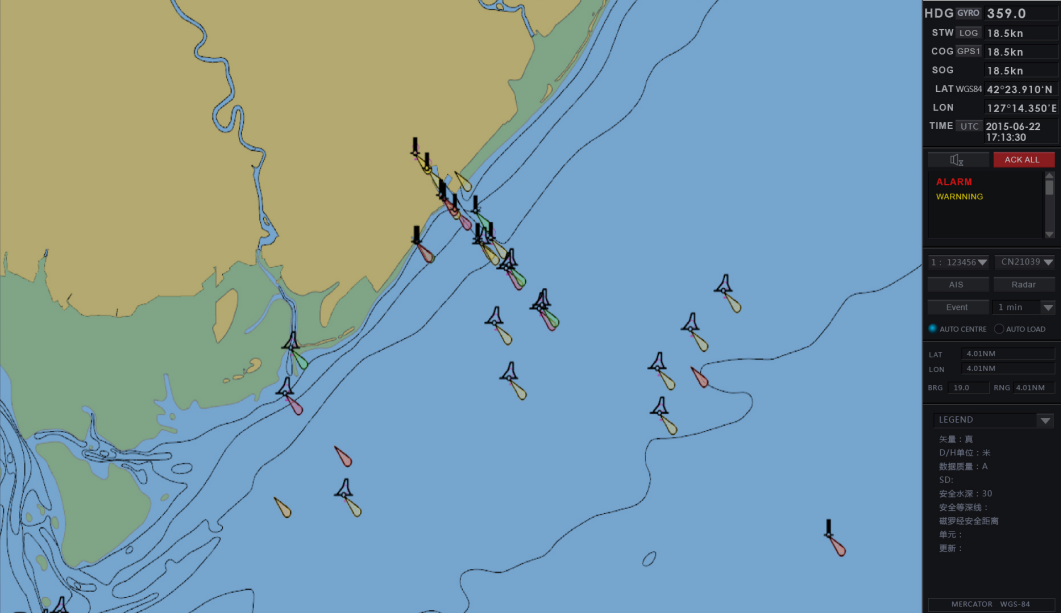

HLD-ECDIS600是海蘭信獨立自主開發的一款電子海圖顯示與信息系統。系統軟件經過實船使用驗證，使用方便，穩定可靠。產品支持中/英文切換、海圖數據在線更新、雷達圖像疊加、氣象疊加、航線生成和優化、航跡控制等功能。

該產品專門為"無紙化航行"而設計，滿足IMO規范和最新IEC標準要求，已通過中國船級社CCS和挪威船級社DNV-GL的EC / MED（B+D）型式認可。

中/英文切換

提供中/英文切換功能，中文界面顯示更友好。

航跡控制

可與自動舵相連，通過操舵控制使船舶在計劃航線上航行，駕駛員不用再做頻繁地偏航調整。

海圖數據在線更新

提供本地海圖數據手動更新，支持海圖數據在線更新，通過安裝在船端的海圖軟件客戶端，在安全防護的前提下遠程訪問數據庫，下載海圖數據并完成更新。

雷達圖像和ARPA目標疊加

可通過網絡疊加海蘭信雷達的雷達圖像和ARPA目標。

對市場上其它主流品牌的雷達圖像，可通過雷達信號處理卡進行疊加，而ARPA目標可通過TTD或TTM語句疊加。

氣象導航

支持風、浪以及洋流等氣象數據的加載和顯示，可根據出發港和目的港，生成可航行航線，并根據氣象和優化指標（時間最短、距離最短、能耗最低等）優化航線，同時可為船東提供中國和法國的海洋氣象預報數據，輔助船員決策導航航線。

航行通告信息管理

實時接收和顯示航行通告信息, 提供通告信息過濾等操作。對于特殊通告信息，如沉船和禁航區,可根據航行通告信息中的位置信息, 將沉船和禁航區繪制在電子海圖區域。

完善的培訓系統

為滿足最新STCW公約要求，海蘭信提供線上及線下電子海圖培訓及頒證。

LOP位置線鼠標繪制和一鍵恢復功能

BACK UP主從ECDIS相互備份功能

NAVTEX航海通告信息管理和繪制

TCS航跡控制（選購功能）

Conning綜合導航信息顯示系統（選購功能）

BAMS橋樓報警管理功能（選購功能）

RDS航線決策系統（選購功能）

系統技術參數

● 產品標準： IMO MSC.232(82):2006, IEC 61174:2015

● 顯示單元： 19”,23.1”,24”, 26”ECDIS專用顯示器

● 操作系統： WINDOWS 7(EN)

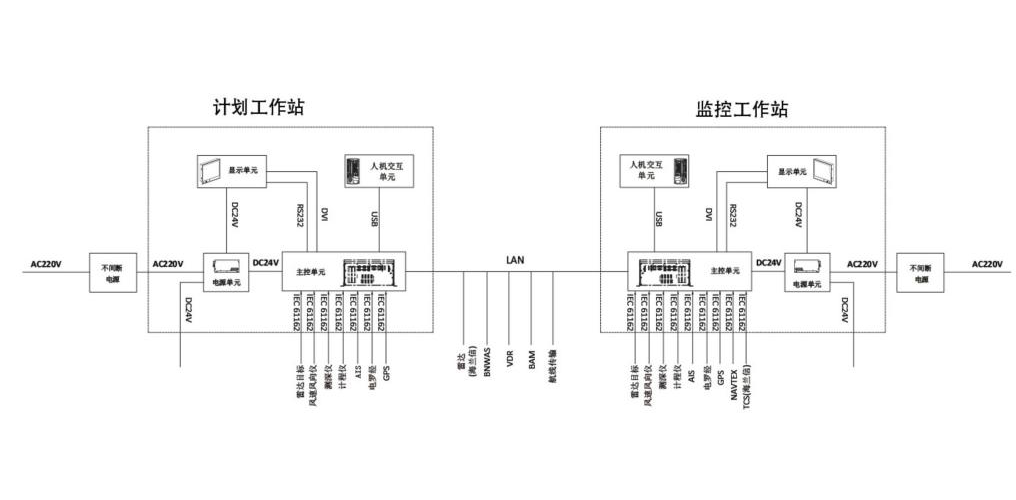

● 接口：

Input： 串口或網絡

            本船傳感器/ENC電子海圖/PERMIT許可/UPDATE海圖更新/外部報瞀

Output: 串口或網絡

             INS綜合導航系統/BAMS報警管理/TCS航跡控制系統

● 電源： 115-230VAC，24VDC；功耗300W

● UPS :  115-230VAC，容量1 KVA

● 環境標準： IEC 60945

● 工作環境： -15°C to +55°C

處理單元技術參數

● 處理器：  Intel® Core?

● 內存：  DDR3, 8 GB

● 存儲：  SSD 硬盤250GB

● 尺寸： （LxWxH）

HLD-MCU200 : 320x300x171mm

HLD-MCU600 : 250x283x135mm

HLD-MSC100 : 593x384x76.4mm

HLD-MSC110 : 595x393x75mm

● 工作溫度：-15~55° C

● 存儲溫度：-20~60° C

● 電源：  18~36VDC

● 功耗： <100W

● 環境標準：IEC 60945

● 重量（約）：

HLD-MCU200 : 4.5kg

HLD-MCU600 : 3.5kg

HLD-MSC100 : 11.2kg

HLD-MSC110 : 12.4kg

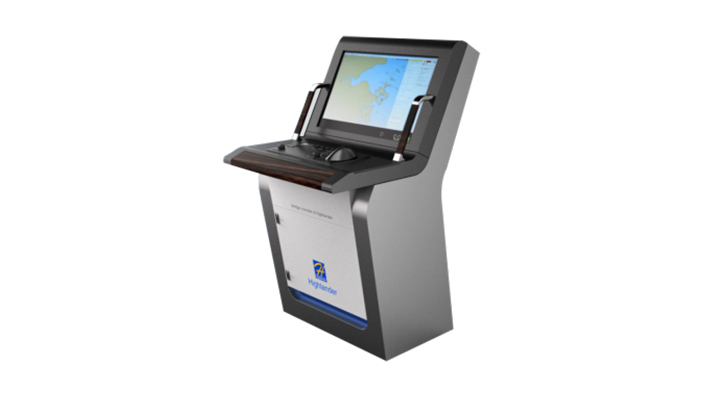

人機交互單元

● 安裝方式：桌面式/嵌入式

● 重量(約)： 2.5kg

● 符合標準：IEC 60945

顯示單元技術參數
